本期我们来详细了解一下关于机房線缆布線及标签规范。

1、工艺流程：

设备線缆检验 → 線管、桥架敷设 →设备安装 → 線缆敷设 → 線缆终端安装 → 系统检测 → 竣工验收

2、设备及材料检验：

施工前应对专网屏蔽机柜、数据网服務器机柜、六类屏蔽配線架、理線架、光纤配線架等设备、以及室内专用万兆光纤、六类屏蔽网線、六类屏蔽跳線、LC光跳線进行外观检验，检查其型号规格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的電气性能、使用功能及有关特殊要求，应符合设计规定。

A、電缆電气性能抽样测试，应符合产品出厂检验要求及相关规范规定。

B、网線、光纤特性测试应符合产品出厂检验要求及相关规范规定。

3、金属管安装：

A、操作间的N个信息点，N个二+三孔插座，它们所用的六类屏蔽線与電源線，需要JDG金属Ф25管安抚与抗静電地板下。其它N个应急灯使用的二+三孔插座需要安装到墙面彩钢板上，其高度為2.3M（应急灯安装高度為2.3m），专网、数据网机房各四个，操作间、UPS设备间各两个。

B、暗配管的转弯角度应大于90°，在路径上每根暗管的转弯角度不得多于二个，并不应有S弯出现。在弯曲布管时每间隔15m处，应设置暗拉線盒或接線箱。

C、暗配管转弯的弯曲半径不应小于该管外径的6倍。

D、金属管施工工艺，按照《综合布線系统设计与施工》GB50311有关章节进行施工。

4、金属桥架安装：

A、机房强電下布線，弱電以及配電柜電源線為上走線。

B、机房强電采用200*100mm桥架暗敷于抗静電地板下，弱電采用400*100mm（中间大隔层的其中50mm用于配電柜到各个数据网服務器机柜或专网屏蔽机柜的電源線连接PDU。隔板间距為150mm,剩余200mm空间用于弱電布線使用）不锈钢网格桥架安装在吊顶下，其距抗静電地板高度為2.3M(上走線桥架不低于2.2M)，屏蔽机柜与服務器机柜高為2米，不锈钢网格桥架距机柜顶高度為30mm。

C、强電桥架一根从主楼電口到两台UPS主机、再分别到两台配電柜与两台空调。

5、设备安装：

A、专网N台屏蔽机柜安装在高度為400mm的支架上，数据网N台服務器机柜也安装在高度為400mm的支架上，使用螺丝与支架固定牢靠。

B、各屏蔽机柜与服務器机柜专安装六类屏蔽配線架、理線架以及光纤配線架。

C、内数据网机房各八台机柜，其中五台机柜的第一台為弱電線集成柜。

D、每台机柜分别安装两个8位PDU。屏蔽机柜的PDU垂直安装，服務器机柜水平安装。

6、線缆敷设：

A、内数据网的集成柜到其它机柜各布一根室内万兆光纤；内数据网的集成柜到其它机柜各布N根4芯六类屏蔽線。

B、专数据网的集成柜专分别安装四套六类屏蔽配線架与理線架，套LC光纤配線架。

C、强弱電線缆布線要求从集成柜到各机柜横平竖直，各線缆之间不得交叉、打结，線缆本身要求无应力铺设。

D、每条線缆要求用線标清線号，六类屏蔽配線架与光纤配線架要求打印電子标签标明線号。标号要求规范有序。

7、線缆终端安装：

A、六类屏蔽模块的按照T568B标准压接：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

六类屏蔽線的检测

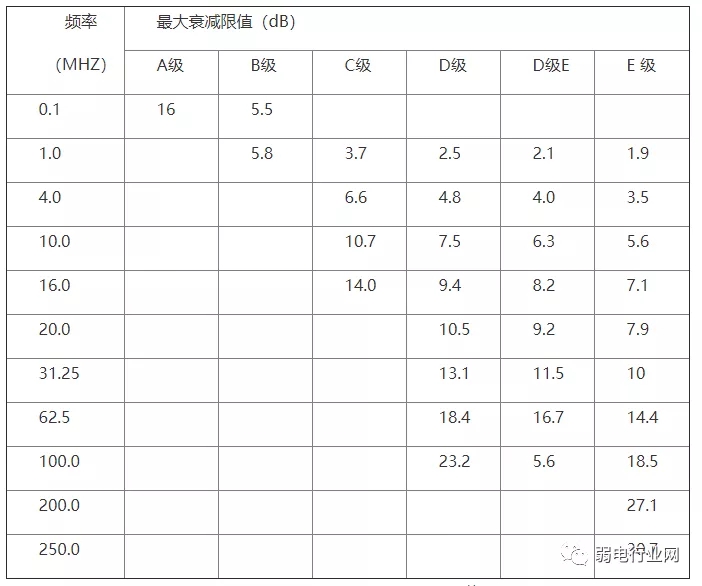

综合布線系统链路传输的最大衰减限值，包括两端的连接硬件、跳線和工作區连接電缆在内，应符合下表规定。

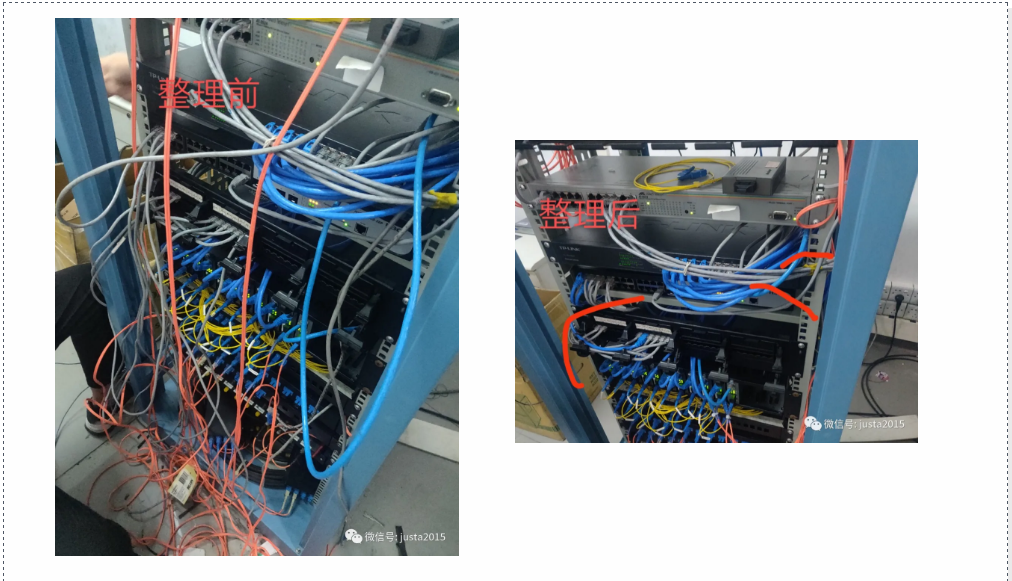

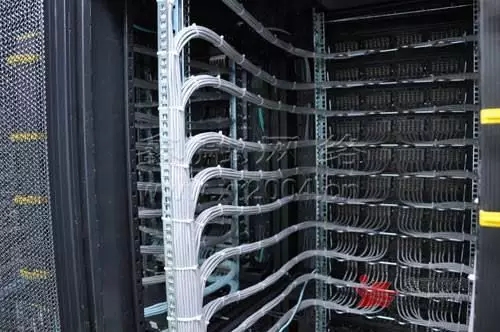

下图是我们齐思达的工程师在佛山市某電器实业有限公司的一體机有線网络连接及整體网络改进工程项目施工中的某一机柜前后对比图。

在机房建设中需要考虑的问题有很多，都要根据实地实时状况来考量，齐思达科技凭借丰富的实施经验，各大小机房建设项目的顺利竣工和验收，我司得到了客户的高度认可和褒奖。
